品牌:瑞士+GF+ | 型号:514 | 材质:PPH |
连接形式:热熔焊接 | 结构形式:直流式 | 公称通径:20-63mm |
适用介质:各种高腐蚀化学介质 | 驱动方式:手动 | 压力环境:常压 |
工作温度:高温 | 标准:国标 | 流动方向:双向 |
零部件及配件:配件 | 用途:流量控制 | 类型(通道位置):二通式 |
规格:d20-d63 |
瑞士 +GF+ 管路系统
PROGEF标准型

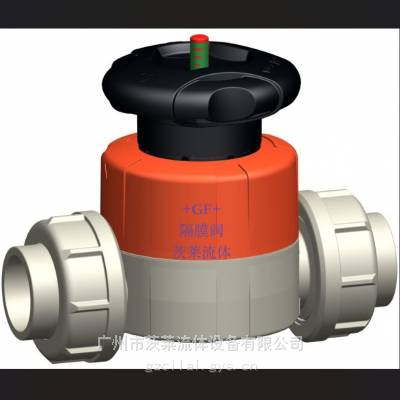

514型隔膜阀
带焊接承插端 公制
GF***隔膜阀采用新的安全,高效,简洁的标准。
相比于传统的四个螺栓的设计,新隔膜阀采用全素压紧螺帽设计,无腐蚀,均匀的温度表现力,高达16bar的耐压等级。 具有几乎线性的流量特性。
基本无死区,卫生性能得到***的提高。
可锁定手柄、不同颜色的指示器以及自调节多功能模块,一体式限位开关等为客户提供友好的界面。
型号::
材质:PP-H
接口:承插焊,对焊,法兰 可选
密封:EPDM,FKM,PTFE 可选
相对于以往产品双倍流速
用一个压紧螺帽代替原先的四个螺栓
手轮带内置锁定装置
安装简单,易拆卸
总长度更短
选项::
阀门个别配置(参见表格)
自调节多功能模块带一体式限位开关
全部 |
| d (mm) |
| DN (mm) |
| PN (bar) |
| kv-value (Δp=1 bar) (l?min) |
|
|
| |||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
20 | 15 | 10 | 125 | |||||||||||
25 | 20 | 10 | 271 | |||||||||||
32 | 25 | 10 | 481 | |||||||||||
40 | 32 | 10 | 759 | |||||||||||
50 | 40 | 10 | 1263 | |||||||||||
63 | 50 | 10 | 1728 |
