| 品牌：瑞士 +GF+ | 型号：369型 | 材质：PVC-U |
| 连接形式：对夹 | 加工定制：否 | 种类：静音式 |
| 结构形式：蝶式 | 公称通径：40-315mm | 适用介质：各种高腐蚀化学介质 |
| 形态：蝶式 | 压力环境：常压 | 标准：国标、美标、日标 |
| 流动方向：单向 | 驱动方式：水力控制 | 工作温度：常温 |
| 类型(通道位置)：直动式 | 规格：d40-d315 |
瑞士 +GF+ 管路系统

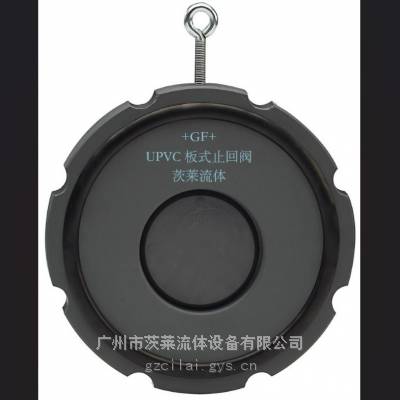

369型板式止回阀，PVC-U
无弹簧
材质：UPVC
密封材质：EPDM，FKM 可选
带有吊环以便安装
适合于垂直或水平安装
安装方法： :
适用于公制法兰适配器(所有尺寸)和美标法兰适配器(除DN32和DN125外)
当用于美标法兰适配器时，DN40到DN80的板式止回阀须使用尺寸大一号的法兰适配器(例如，DN40的板式止回阀须配DN50的美标法兰适配器，同时该法兰适配器变径时不可以使用补芯，只能使用变径套筒；此种情况一般建议选择管道尺寸小一号的板式止回阀)
通过阀体外缘实现中心对准(公制法兰参见D3尺寸，美标参见D尺寸)
用特殊法兰垫片密封(除了DN32，O形圈)
在板式止回阀前后需要最小5倍公称直径(DN)长度的稳定区(建议为10倍DN)
不要直接安装在泵出口法兰上或下一个弯头之前
适用于到d63的PVC-U PN16管道
无复位弹簧的板式止回阀不建议用于存在脉动的流体(会产生噪音)
